Construction d’un Télescope de voyage
Le Strock 250mm F/D 5 (réalisation 2015/2016)
Un grand merci à Magnitute 78 pour tous les conseils et plans mis à disposition de tous.
Le miroir primaire sera un Quartz Kepler/GSO 94% de réflectivité commandé chez Optique Unterlinden.
Le miroir secondaire sera en Boro 33 Schott , précision l/8 mini et fabriqué par Mirro-Sphere taille 57,5mm 96% de réflectivité (épaisseur 15mm).
Les joncs en carbone diamètre 6mm proviennent de la société Carbone tube.
Un grand merci à Magnitute 78 pour tous les conseils et plans mis à disposition de tous.
Le miroir primaire sera un Quartz Kepler/GSO 94% de réflectivité commandé chez Optique Unterlinden.
Le miroir secondaire sera en Boro 33 Schott , précision l/8 mini et fabriqué par Mirro-Sphere taille 57,5mm 96% de réflectivité (épaisseur 15mm).
Les joncs en carbone diamètre 6mm proviennent de la société Carbone tube.
© 2019 par Yann Fournereau
Créé avec Wix.com
La réalisation :
Je n'ai pas souhaité mettre le porte filtre pour éviter le vignetage, les filtres seront directement vissés sur l’oculaire.
J’ai utilisé du jonc plutôt que du tube carbone pour une meilleure rigidité. Le miroir était plus épais et le secondaire un peu plus grand, j'ai donc agrandi un peu la caisse primaire et la cage du secondaire

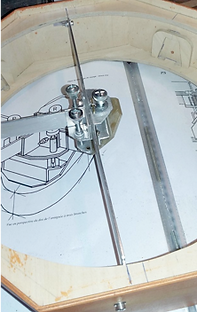

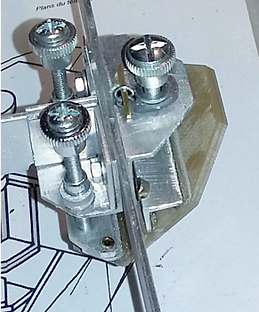

Le système de protection du primaire est un plat à tarte dont le fond est renforcé ne pas frotter sur le primaire. Pour le secondaire il est réalisé avec un tube alu et deux couvercles de pot à moutarde, il n’y a que Maille qui m’aille.... Enfin, pour arriver à mes fins, je n'ai pas hésité à refaire 2 fois le support du secondaire et du primaire, refaire les patins de glissement, le téflon ne me plaisait pas, j'ai finalement pris du PEHD de planche à découper de boucher pour avoir le glissement très doux qui me convenait.
Réalisation d’une jupe contre les lumières parasites.
Changement du porte oculaire pour un plus précis, mise en place d’un chercheur optique en complément d’un viseur point rouge.
Changement du système d’équilibrage par contre poids par un système de Sandows marin plus léger et aussi efficace. Puis réalisation d’un rehausseur pour passer au-dessus du garde-corps.
Tout le plaisir était de le construire... une belle aventure.
Aujourd’hui il profite à un amateur passionné, je ne sais pas encore quel sera le prochain projet.
